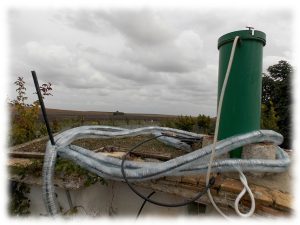

Conexiones del colector, el tubo negro de la izquierda es la salida de olor del water seco…
Este mes ha sido muy productivo en Al Tarayat en cuanto al uso de energías renovables se refiere, en esta ocasión hemos realizado una colector de agua caliente para nuestra placa de ducha comunitaria construida con alpacas de paja y material reciclado…
La inversión es ridícula:
- 56m de tubo de polietileno del 20: 13€
- Válvula de no retorno: 4,60€
- 4 Conectores de polietileno: 5€ (aprox.)
- Botellas de plástico: Tranquilidad y paciencia para su recolecta…
- Total: 21,60€ para tener ducha caliente prácticamente ¡Todos los días!
Pues bien lo primero:
- Ensamblar botellas una con otra. Además yo he usado dos estilos una de 1,5l y otra de 2l. La de 1,5l la cortaba con una longitud inferior que la de 2l para insertarla dentro y que la siguiente de 2l empalmara bien, así dale que dale…
- Atravesar el tubo por las botellas, lo he realizado a golpes de 4 o 5 ensamblajes de botellas para que el tubo no gire mucho o se doble.
- Conectar una punta a la válvula de retorno y ésta al depósito (cuando tenga el contenedor de agua idóneo y bien aislado pondré la válvula antes del depósito para que el calor que transfiera el tubo se almacene en el depósito, aun así, estamos hablando de un buen caudal de remanencia solo disponiendo del tubo…
- ¡Conectar a la salida de ducha!

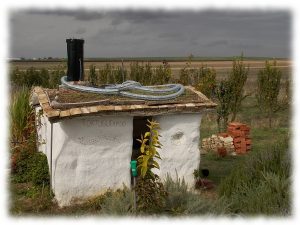

Colector solar en 2014, el circuito conectado directo a la salida de ducha…
A tener en cuenta que no adquirí el tubo para agua potable porque al tener mas anchura de grosor dificultará la transmisión de calor al agua.
Y nada más, a partir de ahora tras mas de tres años duchándome con agua fría en invierno (cosa que aprendí de mi padre, hortelano también de toda la vida) aunque sienta pero que muy bien voy a comenzar a disfrutar la sensación de una buena ducha caliente…
Este articulo lo redacté en 2014, ahora está mejorado y con posibilidad de complementar con un colector de leña para la época de otoño-invierno cuando apetece tener la chimenea encendida…
Dada la resonancia que ha generado este articulo añado otra foto del momento actual, comentando también que antes el depósito no era aislante por lo que es mejor tener el circuito de botellas directamente conectado a la ducha, ahora, como lo que hay es un termo eléctrico reciclado, se usa a modo de acumulador, pudiendo llegar a mantener la temperatura hasta un día o dos…, por lo tanto, el circuito de botellas se instala antes del acumulador y esta a la ducha, siempre tener en cuenta que la parte de entrada de las conexiones (agua fría o menos caliente) se inserta en la parte baja y la salida del agua (mas caliente, el calor siempre sube) en la parte mas alta posible.
Colector solar en 2016, con acumulador aislante, el circuito de botellas se conecta al acumulador y este en su parte mas alta a la salida de la ducha…
Salud, luz y calor! RCVicent
